Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:00

Comme déjà dit dans un autre sujet , ce n'est pas une tâche insurmontable mais je n'ai pas dit pour autant que c'était facile Rolling Eyes
Au vu des difficultés à résoudre elle reste donc réservée au cas où l'achat chez les fabricants est impossible ( modèle non répertorié où élément d'un arceau existant à réactualiser aux nouvelles normes )
  Avant de se lancer , être sûr d'avoir réuni tous les éléments nécessaires à la construction: c 'est dans l' ordre -
1 - Une parfaite connaissance de la Réglementation , plus exactement les annexes V et VI de l'annexe K ( pour les VHC , où annexe J pour les modernes ) . Cette annexe K ( qui une fois imprimée va devenir votre livre de chevet Twisted Evil  ... si , si ) est téléchargeable sur les sites de la FIA où de la FFSA . Les Annexes V et VI fournissent des explications et des croquis très précis qui donneront des réponses à toutes vos interrogations .
2 - Savoir où se procurer les tubes dans le diamètre et la qualité d'acier imposés par la Réglementation .
3 - Savoir où se procurer la cintreuse ( pas n'importe laquelle malheureusement ! )
4 - Une bonne dose d'inconscience ... et ... où ...une grande confiance en soi pour se lancer dans l'aventure (les Béliers ascendant Taureau seront avantagés ...) dans mon cas le métier de Kiné et quelques connaissances autodidactes n'étaient pas vraiment une prédisposition au projet , alors pourquoi pas vous ....

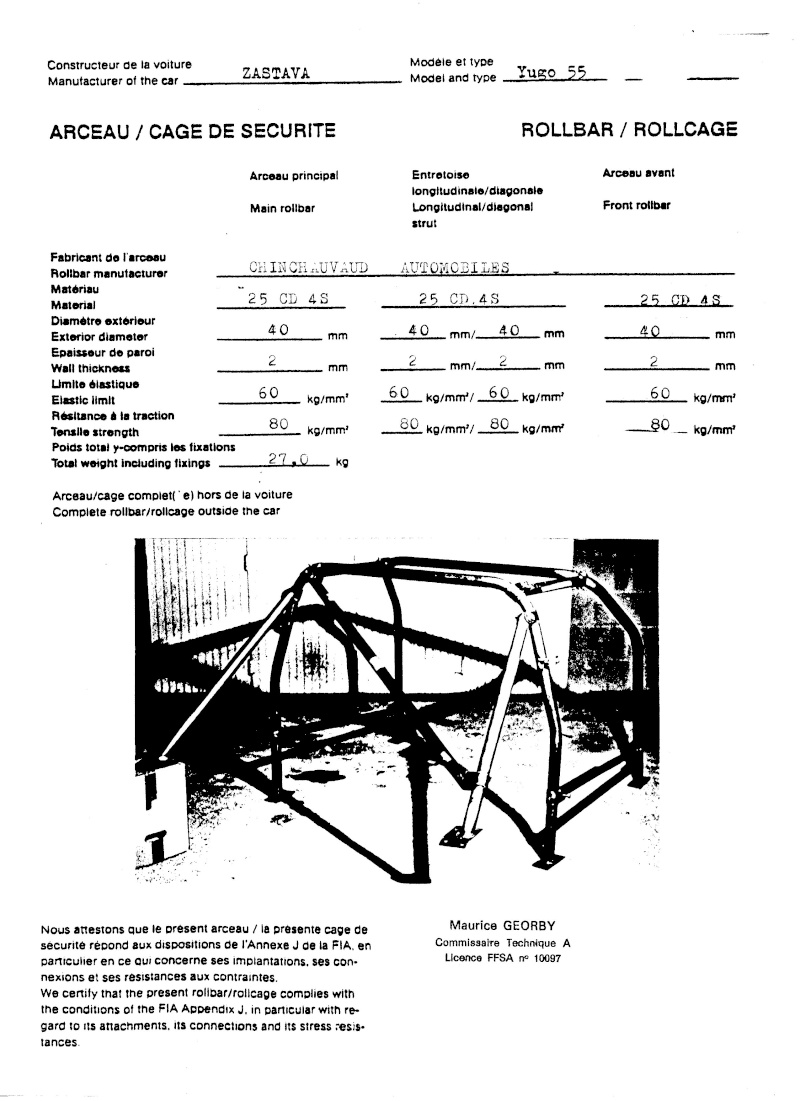

5 - Un petit + :  monter un dossier réunissant tous les éléments de la Fabrication ( détails techniques , factures d'achat , photos du montage à blanc ... etc ) et faire valider sa conformité par un commissaire technique , cela vous évitera la répétition des explications à chaque vérification d'épreuve .
         Dans le cas présent il s'agissait d'un arceau pour YUGO 55 en 1991 après que l'idée de faire courir pour la 1 ère fois ce modèle en France ait germée , au moment précis où la guerre en Yougoslavie s'est déclarée , mettant fin aux contacts que j'avais avec l'usine pour récupérer l'arceau homologué par le département compétition sur la Fiche ( j'entends des ricanements au fond de la classe ...)
        Je m'arrête pour l'instant pour descendre au Garage ( écrire c'est sympa mais ça ne fait pas trop avancer le travail sur les IBIZA . Mais comme vous avez été patients je vous mets quelques images pour faire passer l'indigestion de texte , pas de très bonne qualité mais c'est tout ce que j'ai pu retrouver . Les détails seront développés dans les prochains épisodes ......

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:07

url=http://www.servimg.com/view/19120247/60][/url]

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:09

url=http://www.servimg.com/view/19120247/61][/url]

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:11


rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:14

C'est pas TOP je vais essayer d'en scanner ....


rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:18

c'est pas beaucoup mieux désolé ...

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 11:20

allez une petite dernière ...

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par Calori le Mar 8 Mar 2016 - 15:59

excellent tout çà  merci!
avatar
Calori
Admin

Age : 60
Localisation : Drôme - entre Valence et Montélimar
Véhicule(s) :
Opel Ascona C 1.8 SR/E de 1984

Audi A4 2.0 TDI de 2005 pour tous les jours qui est à vendre


Date d'inscription : 31/07/2008

http://calori.e-monsite.com/

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par fia02 le Mar 8 Mar 2016 - 17:08

On attend la suite avec impatience.....

fia02
Membre

Age : 64
Localisation : NORD DE L'AISNE
Véhicule(s) : ALFA 159 BREAK ,SUZUKI SWIFT , VOLVO 122 x 2, ALFETTA GTV 2 L
Date d'inscription : 29/02/2016

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par laurent r5 le Mar 8 Mar 2016 - 18:53

il y a un sacré boulot quand meme pour en faire un
les angles , les longueurs
de quoi s amuser un sacré moment
avatar
laurent r5
Membre

Age : 50
Localisation : ambrault INDRE 36
Véhicule(s) : renault 5 alpine turbo 1982
Date d'inscription : 22/11/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mar 8 Mar 2016 - 19:05

Comme le dit LAURENT il faut un ....certain temps . Mais pour vous rassurer ça va beaucoup mieux pour le 2ème lol! Ce soir c'est pas possible mais j'essaye de vous mettre une petite suite pour demain CIAO , CIAO ...

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mer 9 Mar 2016 - 12:03

Pour les courageux , suite des festivités . Et sans rire on vit une époque formidable ( du moins pour ce type de projet !!! ) .
Grâce à INTERNET et votre moteur de recherche la tâche sera simple , vous trouverez quasi au coin de la rue le fournisseur de tubes , la cintreuse en location et les tutoriels en vidéo pour l'apprentissage de son utilisation .
Il y a 25 ans la production des tubes en acier spécial était réservée aux professionnels et dans certains diamètres aux fabricants d'arceaux , après de nombreuses recherches j'ai réussi à en trouver par l'intermédiaire d'un sous-traitant de DEVIL ( contre la coquette somme de 8000 frs et nécessitant un aller-retour LIMOUSIN / la frontière Suisse avec le porte-voiture à cause de la longueur )
même chose avec la cintreuse trouvée par un de mes patients professeur d'un Lycée Technique qui avait obtenu du directeur l'autorisation de l'utiliser sur place pendant les heures de cours ... très pratique !! mais ma présence dans l'atelier était un élément certain de distraction pour les élèves Laughing
LA RECHERCHE DES TUBES :
D'abord quel tube ? la qualité d'acier homologué la + utilisée est un acier faiblement allié le - 25CD4S - (S pour soudable) dont une caractéristique est sa propriété d'absorption d'une certaine tension en la restituant pour reprendre sa forme initiale ( excusez les termes je ne suis pas technicien) cette faculté est d'une extrême importance et l'élément perturbateur du cintrage (mettant à mort tous types d'élaborations de plans précis où de prévisions mathématiques .. Suspect si , si je sais que vous y pensiez ..)
Les fournisseurs de tube acier sont légion , vos critères de choix : le prix (mais il est devenu dérisoire et la concurrence règne) la proximité (pour éviter les aléas du transport) mais SURTOUT la possibilité de commander la longueur désirée en nombre entier de mètres (3 4 où 5 ) pour optimiser l'achat en ayant le moins de chutes possible . Le calcul des besoins sera effectué après un métré précis de tous les éléments constitutifs du PROTOTYPE (où Master ) de l'arceau .
J'en profite pour faire un petit rappel des éléments pour faciliter la compréhension :
les 2 éléments nécessitant le cintrage arceau principal et arceau avant
Arceau principal : vertical et situé derrière les sièges avant , avec en général 2 cintres simples .
Arceau avant : dont la forme épouse les montants et le haut du pare-brise , + complexe nécessitant 4 cintres situés dans des plans différents .
les éléments droits donc sans soucis :
Entretoises de toit reliant arceau principal et arceau avant .
Jambes de force arrières reliant l'arceau principal aux passages de roue arrières .
Entretoise diagonale reliant obliquement une des jambes de force arrière à l'autre jambe de force ( où à l'arceau principal) agrémentée en cas de HANS des barres de fixation de harnais .
Renforts latéraux de protection des sièges reliant arceaux avant et principal .
Vous verrez qu'en additionnant cela fait un métrage conséquent (d'où la limitation des chutes ...)
LES CONNEXIONS : c'est encore plus simple , connexions des tubes entre eux , plaques de pied d'ancrage d'arceau , plaques de renfort pour vissage des pieds d'arceau à la coque , contre-plaques sont distribuées au détail par les fabricants d'arceaux et en vente donc chez tous les revendeurs spécialisés en sport-auto ( mais bien sûr libre à vous de les faire vous même -obligatoire en cas de plancher de forme complexe)
LA CINTREUSE :
vous avez la chance de nos jours d'en trouver en location ( loueur de de matériel professionnel type LOXAM qui ont de l'outillage de qualité ) leur achat est prohibitif
Fuir le matériel bas de gamme d'origine asiatique qui risque de marquer ou ovaliser le tube et se limiter aux marques connues VIRAX , MINGORI (j'avais utilisé une Mingori des années 50 qui a fait un travail parfait )
La cintreuse sera donc : HYDRAULIQUE , MANUELLE , Travaillant à plat ( elle sera utilisée sur un sol plan vérifié au niveau qui fera office de marbre pour les positionnements du tube dans l'appareil ) elle est livrée avec sa panoplie de galets (vérifier la présence de celui correspondant au diamètre du tube que vous utiliserez en général 40/49 50/60 ) Bien sûr si vous pouvez vous en faire prêter une " gratos " c'est encore mieux .

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mer 9 Mar 2016 - 12:05


rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par gilles81 le Mer 9 Mar 2016 - 14:20

tu nous fais un bon tuto cheers
avatar
gilles81
Membre

Age : 49
Localisation : carmaux 81 tarn
Véhicule(s) : bmw e30 325i 1985
Date d'inscription : 01/05/2013

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par pascal31 le Mer 9 Mar 2016 - 14:43

gilles81 a écrit:tu nous fais un bon tuto cheers
0 + 0 = la tête à tuto

lol!


Excellent sujet Gérard Wink
avatar
pascal31
Membre

Age : 56
Localisation : Région toulousaine (31)
Véhicule(s) : .
104 ZS Groupe 2 V.H.C. (la "Petite")
Peugeot Bipper ....(son garde du corps)
Remorque Boro (pour promener la "Petite")



Date d'inscription : 14/12/2014

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par lion309 le Mer 9 Mar 2016 - 20:19

clos


Dernière édition par lion309 le Dim 20 Mar 2016 - 23:42, édité 1 fois

lion309
Membre

Age : 55
Date d'inscription : 30/12/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mer 9 Mar 2016 - 22:25

Bonjour " lion309 " c'est gentil de regarder les photos mais ce serait encore mieux de lire le texte .... l'arceau dont il est question a bel et bien été construit de cette façon pour une YUGO , l'arceau n'a présenté aucune déformation ni ovalisation et a été vérifié et validité pour l'établissement du passeport technique . Pour te rassurer complètement cette auto a disputé le Championnat de France de la Montagne en 1992 a subi les contrôles techniques sur toutes les épreuves cette année là sans aucun souci et permis à sa pilote de remporter le titre de Championne de France 2ème Division .
Afin d'éviter tout nouveau commentaire de ce type je clôture ce sujet .

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par gilles81 le Mer 9 Mar 2016 - 22:42

ah non gerard continu c est un tuto tres instructif il a fait le meme genre de propos a loulou sur son post
avatar
gilles81
Membre

Age : 49
Localisation : carmaux 81 tarn
Véhicule(s) : bmw e30 325i 1985
Date d'inscription : 01/05/2013

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par laurent r5 le Jeu 10 Mar 2016 - 6:22

je me joint a Gilles
n arretes pas ce sujet Gerard
c est interressant ,et je pourrais peut etre y trouver mon bonheur
pour la fabrication du mien
avatar
laurent r5
Membre

Age : 50
Localisation : ambrault INDRE 36
Véhicule(s) : renault 5 alpine turbo 1982
Date d'inscription : 22/11/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par fia02 le Jeu 10 Mar 2016 - 6:55

Je me joint à tous : il faut aller au bout : tu ne vas pas nous pénaliser pour quelques "grincheux" , il y en a sur tous les forums ,tu le sais bien .Bon ,courage et envoie la suite . ENORME MERCI . Cdt

fia02
Membre

Age : 64
Localisation : NORD DE L'AISNE
Véhicule(s) : ALFA 159 BREAK ,SUZUKI SWIFT , VOLVO 122 x 2, ALFETTA GTV 2 L
Date d'inscription : 29/02/2016

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Jeu 10 Mar 2016 - 7:44

OK , Gilles Laurent Jean-Jacques loin de moi l'idée de vous pénaliser . Juste quelques jours , le temps de digérer et d'évacuer ( au sens figuré bien sûr Wink ...)

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par gilles81 le Jeu 10 Mar 2016 - 8:05

merci! gerard
avatar
gilles81
Membre

Age : 49
Localisation : carmaux 81 tarn
Véhicule(s) : bmw e30 325i 1985
Date d'inscription : 01/05/2013

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par fia02 le Jeu 10 Mar 2016 - 9:54

Merci encore .J'aime bien la photo de la Virax : j'ai la même à la maison ,dans sa caisse : je m'en suis servi une fois pour installer un système d'air comprimé dans un atelier avec du tube de chauffage :la manip pour du tube plus fin :connais pas , enfin pas encore ......Cdt

fia02
Membre

Age : 64
Localisation : NORD DE L'AISNE
Véhicule(s) : ALFA 159 BREAK ,SUZUKI SWIFT , VOLVO 122 x 2, ALFETTA GTV 2 L
Date d'inscription : 29/02/2016

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par lolo66240 le Jeu 10 Mar 2016 - 16:08

remplis les tubes avec du sable c est mieux et puis pour la cintreuse c est evident que c est mieux une à enroulement mais bon article 22 chacun se dem.... comme il peut. Laughing
avatar
lolo66240
Membre

Age : 47
Localisation : chauvigny (86)
Véhicule(s) : peugeot 104
Mégane 2.0 16v
Date d'inscription : 15/04/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par rallye.auto.sport le Mer 16 Mar 2016 - 7:46

Après ces derniers jours consacrés ( beau temps oblige ) aux travaux extérieurs , quelques réflexions nocturnes sur la compréhension du sujet m'ont convaincu qu'un récit imagé était préférable et surtout moins indigeste que les explications pas très claires d'un " amateur " (surtout quand elles font appel à des souvenirs lointains )
Pour me mettre dans les conditions et difficultés du lecteur , je vais donc essayer de renouveler l' expérience avec la mise aux normes d'un arceau central d'IBIZA .
Ce sera donc juste une expérience personnelle le terme de " tuto " ne convenant pas , ça c'est réservé aux Pseudo ou Vrais Professionnels ... je rassure ces derniers (qui ne manqueront sûrement pas d'intervenir ...) elle n'a pas l'intention d'interférer avec leur activité .
Pour l'instant je reprends les 2 étapes résumées au début du sujet :
la recherche du tube et de la cintreuse , après pas mal d'appels TEL cette tâche est bien moins évidente à LIMOGES que dans une grande agglomération .
Ne soyez donc pas trop pressés , les autos n'occupent malheureusement qu'une " trop petite " partie de mon temps disponible .... et puis il va falloir réviser quelques fondamentaux sur Internet ( ceux qui s'intéressent au sujet ont déjà dû potasser ) il y a de nombreux sujets et vidéos traités avec + ou - de clarté .
Un petit exemple pour les autres http://www.vft47.fr/medias/files/ntits-cintreuses-hydrauliques-et-coudes-a-90.pdf bonne journée à tous ...

rallye.auto.sport
Membre

Age : 67
Localisation : Limoges
Véhicule(s) : SEAT Ibiza (s) , FIAT 127 (s) , SIMCA 1100 (s) , SKODA 130L (s)
VOLVO V70 pour le porte-voiture et les courses (du Supermarché)
Date d'inscription : 03/01/2015

Revenir en haut Aller en bas

Re: Construction d'un arceau de sécurité

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
