Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par vroumvroum57 le Jeu 16 Juin - 11:08

 tout le monde

Un ami possède une Alpine A31O pack GT et aimerait poser un compteur vélo ou un trip avec une sonde sur la roue, avant cela va de soi  Rolling Eyes

Après un rapide coup d'oeil, ce n'est pas évident du tout. QQ'un aurait une idée scratch

des photos d'un montage seraient les bienvenus.

Merci pour lui
avatar
vroumvroum57
Membre

Age : 57
Localisation : MOSELLE
Véhicule(s) : Bmw 2002 (1975)
205 gti 1,6 (1984)
Date d'inscription : 28/01/2009

http://www.photosmarcus.org

Revenir en haut Aller en bas

Re: Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par JJP 48310 le Jeu 16 Juin - 12:04

Bonjour,

J'ai fait ce montage sur la roue avant droite. Côté gauche il y a le capteur pour le compteur de vitesse et kilométrique,
donc, pas possible.

J'ai collé l'aimant sur l'écrou intérieur du moyeu et il sert pour le compteur de vélo ainsi que pour la sonde.

Les photos :





Jean-Joël
avatar
JJP 48310
Membre

Age : 65
Localisation : Lozère
Véhicule(s) : Alpine
Date d'inscription : 12/09/2013

Revenir en haut Aller en bas

Re: Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par vroumvroum57 le Ven 17 Juin - 18:11

Avec les photos, c'est top.

On va se lancer là dedans.

Merci bien

Marcus
avatar
vroumvroum57
Membre

Age : 57
Localisation : MOSELLE
Véhicule(s) : Bmw 2002 (1975)
205 gti 1,6 (1984)
Date d'inscription : 28/01/2009

http://www.photosmarcus.org

Revenir en haut Aller en bas

Re: Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par vroumvroum57 le Dim 21 Aoû - 21:27

Voilà ce qu'on a réussit à faire avec deux trois bricoles


La pose du capteur, un simple aimant de compteur de vélo acheté moins de 4€ dans une grande surface dédiée aux sports
On aperçoit juste au dessus l'emplacement où sera posé la sonde, là aussi acheté chez Décasport  Smile

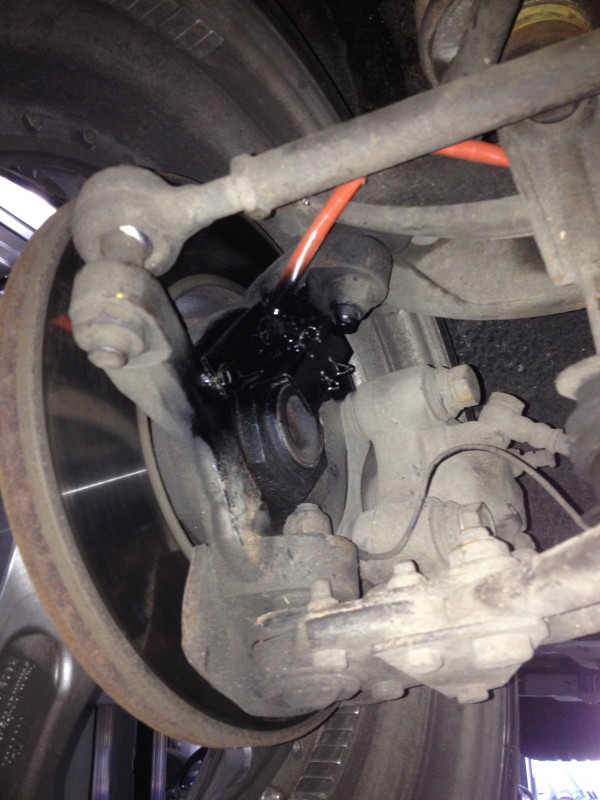

La sonde posée sur un bout d'alu plié, bon là on s'est servi d'une plieuse Wink Arnaud
Entre le capteur et la sonde il y a 5/10è de millimètre (mesuré à la cale)


Un p'tit coup de peinture pour faire un peu mieux, de la gaine pour protéger le tout.
1830mm de circonférence de roue entrée dans le compteur et ... roule ma poule Smile

Merci à Yves  pour son aide précieuse
avatar
vroumvroum57
Membre

Age : 57
Localisation : MOSELLE
Véhicule(s) : Bmw 2002 (1975)
205 gti 1,6 (1984)
Date d'inscription : 28/01/2009

http://www.photosmarcus.org

Revenir en haut Aller en bas

Re: Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par 127passion le Lun 22 Aoû - 7:26

Du beau travail. La précision dans la circonférence ou le nombre de tour de roue est très important pour avoir quelque chose d'exact. Pour la longueur de fil, pas de souci ?
avatar
127passion
Membre

Age : 44
Localisation : Jura Merveilleux !
Véhicule(s) : -Fiat 127 typée Sport - 80
-Ford Transit PILOTE MK2 - 85
-Audi 80 1.8S typée Quattro - 89
-Citroen ZX - 94
-Fiat Panda "Raid Aventure" - 96

Date d'inscription : 18/10/2011

http://www.fiat127.jimdo.com

Revenir en haut Aller en bas

Re: Pose d'une sonde (trip ou compteru vélo) sur Alpine A310

Message par vroumvroum57 le Lun 22 Aoû - 14:12

127passion a écrit:Du beau travail. La précision dans la circonférence ou le nombre de tour de roue est très important pour avoir quelque chose d'exact. Pour la longueur de fil, pas de souci ?

Il a fallu rallonger, cela va de soi. Mais pas de trop quand même. Au pied du navigo il y a un passage qui permet de remonter derrière la boite à gants.

Ensuite l'étalonnage sera à refaire lors de la première épreuve
