Golf MK 1 montage sonde de trip

Message par papa2a le Mar 24 Jan 2012 - 21:32

bonsoir a tous, je souhaite instaler un trip dans ma golf, et je cherche quelqu'un qui a fait ce montage dans une 1800 dx de 83. ce qui m'interesse c'es la facon d'instaler la sonde. je precise que golf est une groupe 2 et a des disques a l'arriere. merci pour votre aide.
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par invité le Mar 24 Jan 2012 - 21:36

Salut Thierry,

J'ai déplacé ton sujet dans "le pôle assistance" il a plus sa place ici et bonne chance pour ton montage Wink

invité
Membre

Age : 60
Date d'inscription : 10/02/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par djvs le Jeu 26 Jan 2012 - 16:55

bonjour

perso sur la CX l on percer dans l épaisseur tarauder et des chc

bon surf VJ
avatar
djvs
Membre

Age : 51
Localisation : Gruissan (Aude)
Véhicule(s) : xantia activa V6, Cx Groupe 2, Cx Groupe 5, Visa trophee
DS Coupe Usine Maroc 1969
et pour le boulot C25 Patrouilleur, Berlingo, Xantia 1.8 16s
C35 semi remorque Lohr
Date d'inscription : 27/01/2011

http://www.lhs-ds.com

Revenir en haut Aller en bas

Golf gti MK1

Message par papa2a le Jeu 26 Jan 2012 - 19:01

merci pour ta reponse, mais je ne suis pas sur d'avoir tout compris. je cherche des photos de montage de sonde, les voitures etant pas toute les meme, ce qui peut se faire sur une, ne peut pas forcement se faire sur une autre.
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par lolo451 le Jeu 26 Jan 2012 - 22:49

sur ma 924 et ma 75 j'ai fait une patte en forme de Z qui se fixe sur une des vis de fixation de la tole de protection du disque et qui est percée de l'autre coté pour passer la sonde.
avatar
lolo451
Membre d'honneur

Age : 56
Localisation : Toulouse
Véhicule(s) : 924Turbo
126Bis pour madame
Date d'inscription : 31/12/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par Loconstant le Ven 27 Jan 2012 - 11:00

Salut,

Il faudrait aussi que tu nous dises qu'elle type de sonde tu souhaites utiliser.


Loconstant
Membre

Age : 43
Localisation : Nice
Véhicule(s) : Lancia Fulvia 1.3s 1971
Date d'inscription : 18/08/2009

Revenir en haut Aller en bas

Golf MK 1 sonde de trip

Message par papa2a le Sam 28 Jan 2012 - 17:38

je ne vais pas faire le difficile et mettre celle qui sera la plus facile a monter.
une sonde de roue me parait bien , celle de cable je ne suis pas sur de pouvoir la monter.
je n'ai pas encore de materiel, alors tous les exemples (pour golf 1) m'interesse.
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Golf gti 1 sonde de trip

Message par papa2a le Sam 28 Jan 2012 - 17:44

lolo451 a écrit:sur ma 924 et ma 75 j'ai fait une patte en forme de Z qui se fixe sur une des vis de fixation de la tole de protection du disque et qui est percée de l'autre coté pour passer la sonde.
c'est sur la roue avant ? le repere de la sonde (partie mobile) est fixé comment ?
c'est pour cette raison que je cherche toute les voiture ne sont par identique.
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par lolo451 le Sam 28 Jan 2012 - 18:05

le repere de la sonde c'est les tetes des vis de roues de l'auto, coté interieur (dans le creux du disque). C'est le nombre de passage de ces vis qui déclenche l'impulsion.
Mon support positionne la sonde en face et la rapproche suffisament des tetes de vis pour qu'apres, avec le filetage on puisse regler la sonde pour qu'il y ait 1 mm entre la tete de vis et et celle ci.

et évidemment sur mon auto c'est sur roue avant. mais le principe reste.
avatar
lolo451
Membre d'honneur

Age : 56
Localisation : Toulouse
Véhicule(s) : 924Turbo
126Bis pour madame
Date d'inscription : 31/12/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par Gends le Sam 28 Jan 2012 - 18:08

Tiens papa2a, quand tu feras le montage, si tu veux nous faire quelques photos et un petit article technique, çà pourra servir ensuite à d'autres Wink .

Gends
Membre

Age : 98
Date d'inscription : 12/02/2011

Revenir en haut Aller en bas

Golf MK 1 sonde de trip

Message par papa2a le Sam 28 Jan 2012 - 18:28

gourmand va! Wink
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par Gends le Sam 28 Jan 2012 - 18:31

Laughing Laughing Laughing

On a peu d'articles techniques sur le forum, çà serait bien d'en poster quand on peut Wink .

Gends
Membre

Age : 98
Date d'inscription : 12/02/2011

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par PierrO le Dim 29 Jan 2012 - 14:49

pourquoi ne pas détecter les vis de cardan coté boite ou faire une "cible" en acier sur les vis du cardan :
pas de débattement a gérer, et surtout moins soumis à la t° et aux saloperies Wink

Et puis sous la boite 020 ya deja plein de vis et perçage qui permettent de te fixer :D

PierrO
Membre

Age : 36
Localisation : Lyon
Véhicule(s) : BMW 323ti E36 Compact sauce Pierro !
BMW 316i E36 Touring Poumon Creuvé Gazeux

Date d'inscription : 26/06/2009

Revenir en haut Aller en bas

Golf MK 1 montage sonde de trip

Message par papa2a le Dim 29 Jan 2012 - 17:46

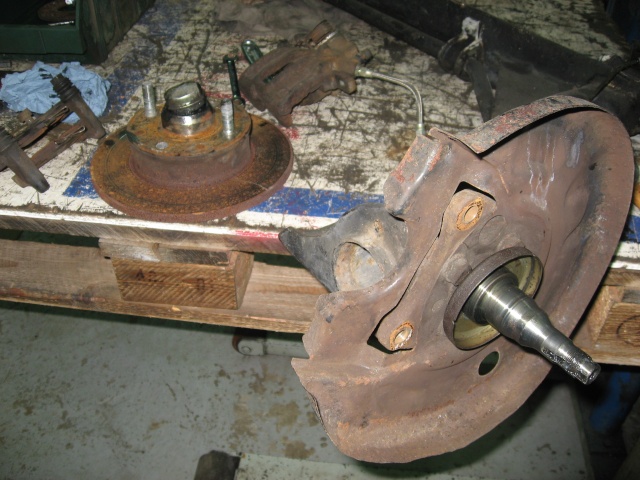

fixation sur la tole de refroidissement, point mobile cul du goujon de roue. si j'ai bien compris. une photo du train arriere avec disque.

avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par PierrO le Dim 29 Jan 2012 - 18:32

sur le train AR tu as le roulement tu pourra pas "attraper" le passage du cul de goujon devant le capteur Wink

Je persiste pour l'idée de la boite Wink

PierrO
Membre

Age : 36
Localisation : Lyon
Véhicule(s) : BMW 323ti E36 Compact sauce Pierro !
BMW 316i E36 Touring Poumon Creuvé Gazeux

Date d'inscription : 26/06/2009

Revenir en haut Aller en bas

Golf MK 1 sonde de trip

Message par papa2a le Dim 29 Jan 2012 - 18:42

coté tulipe sur la cardan pourquoi pas. Si quelqu'un a un retour d'experience ,
avatar
papa2a
Membre

Age : 52
Localisation : ajaccio
Véhicule(s) : golf gti 1 1600 vhrs 1981 et une 1800 de serie 1982 en cours de restauration.
Date d'inscription : 12/10/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par PierrO le Dim 29 Jan 2012 - 18:56

tu fait juste quatre "pattes" a fixer sur les tulipes pour simuler le passage devant ta sonde d'un goujon Wink

Et sinon tu détecte directement les 8 vis de cardans si tu peut utiliser un "diviseur" sur ta centrale de trip (sur les injections programmables, on se sert de l info vitesse roue pour faire un antipatinage ou sinon renvoyer l'info "vitesse" au calculateur Wink )


PierrO
Membre

Age : 36
Localisation : Lyon
Véhicule(s) : BMW 323ti E36 Compact sauce Pierro !
BMW 316i E36 Touring Poumon Creuvé Gazeux

Date d'inscription : 26/06/2009

Revenir en haut Aller en bas

Re: Golf MK 1 montage sonde de trip

Message par gb88 le Mar 5 Fév 2013 - 18:43

Ce sujet est un peu vieux, mais je te donne mon avis quand même:
Sur la mienne, la sonde capte les 6 vis de cardans côté boîte à l'avant gauche. J'ai plié une patte fixée à l'aide des vis de carter de boîte.
Ça fait 1 an, aucun problème rencontré.
avatar
gb88
Membre

Age : 35
Localisation : Strasbourg/Saint Dié
Véhicule(s) : Golf GTI 1600 1981

Date d'inscription : 26/05/2011
